Punta Lógica Automotriz Pulso Inyección 12/24 Volts

Descripción

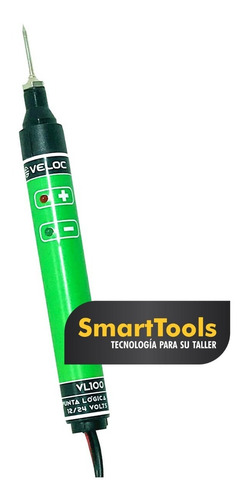

PUNTA LOGICA 12 Y 24 VOLTS VELOC

DESCRIPCION

Equipo simple y confiable para la detección de niveles de tensión, pulsos de comando de inyectores, relays, bobinas, etc. Por su impedancia de entrada no altera los circuitos analizados, permitiéndole realizar un diagnóstico confiable y seguro.
Por medio de dos indicadores luminosos rápidamente puede verificar la presencia de masa o positivos.

Diseñado para operar en circuitos de 12 ó 24 volts.

ESPECIFICACIONES TECNICAS

Tensión alimentación: 9 Vcc a 32 Vcc.
Tensión de entrada: 0 Vcc a 32 Vcc.
Impedancia de entrada: >220 KOhms.
Corriente de consumo línea de alimentación: <25mA.
Nivel de pulso lógico positivo: >3,2 volts.
Nivel pulso lógico negativo: <1,6 Vcc.
Frecuencia de entrada máxima detectable: 30 KHz.
Protección contra polarización inversa
Dimensiones: 160 x 17 mm.
Largo del cable de alimentación: 1,5 mts.

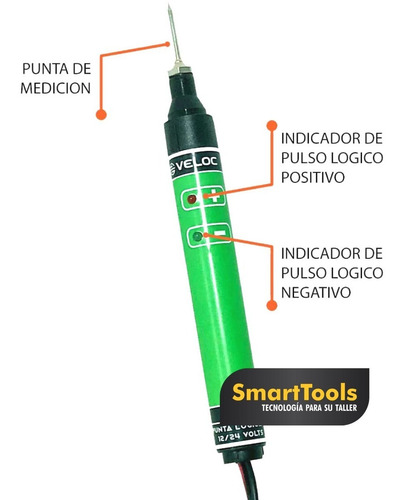

CARACTERISTICAS

Indicador de pulso lógico POSITIVO

Este indicador encenderá cuando la tensión en el punto de medición sea superior a 3,2 volts de corriente continua.

Indicador de pulso lógico NEGATIVO

Este indicador encenderá cuando la tensión en el punto de medición sea inferior a 1,6 volts de corriente continua.

Punta de medición

Construida en latón para una correcta conexión eléctrica. Por medio de esta deberá realizar el contacto eléctrico al punto que desea testear.

Valores de tensión soportados

Diseñada para ser utilizada tanto en vehículos con sistemas eléctricos de 12 como también 24 voltios, soporta tensiones de alimentación desde 9 Vcc hasta 32 Vcc.
La mínima alimentación permite operarla en sistemas de 12 voltios con batería descargada y el límite máximo le permitirá utilizarla en un sistema de 24 voltios aun con fallas en el sistema de carga.

El rango de medición es desde 0 hasta 32 voltios.

PROTECCIONES

Protección contra polarización inversa
Evita cualquier falla si el equipo es conectado de forma errónea a la fuente de alimentación.

MODO DE USO

Conecte el equipo a la fuente de alimentación. Debe asegurarse que tanto la punta lógica como el dispositivo bajo testeo compartan su conexión a negativo de alimentación para una correcta referencia eléctrica.

Realice la medición. Con la punta de prueba realice contacto en el punto que desea testear. Los LEDs indicadores mostraran el estado lógico del mismo.

Tenga en consideración que el máximo nivel de medición tolerado por el equipo es de 32 volts de corriente continua. Evite conexiones a secundarios de bobina de ignición o pulsos de inyectores de alta tensión.

Equipo de FABRICACION NACIONAL, excelente servicio post venta, asesoramiento y garantía.
